產品型號：ZJHB（P/M）
公稱通徑：DN25~300mm
壓力范圍：PN1.6~6.4MPa
使用溫度：-40℃~+350℃
技術標準：IEC534-1-1976
法蘭標準：JB/T79-2015
閥門形式：直通鑄造球型閥
閥體材質：鑄鋼（WCB）不銹鋼（CF8）
密封填料：波紋管密封、V型聚四氟乙烯
產品概述
氣動波紋管調節閥是由多彈簧氣動薄膜執行器及波紋管密封調節閥閥體組成。波紋管調節閥閥芯采用上導向結構，結構緊湊，有呈S流線型的流道，使其壓降損失小、流量大，可調范圍廣，流量特性精度高，上閥蓋采用波紋管密封結構，確保了密封性能。適用于易燃、易爆、易揮發、滲透性強和稀有貴重金屬介質的調節。另外氣動波紋管調節閥也可用在真空的場合。

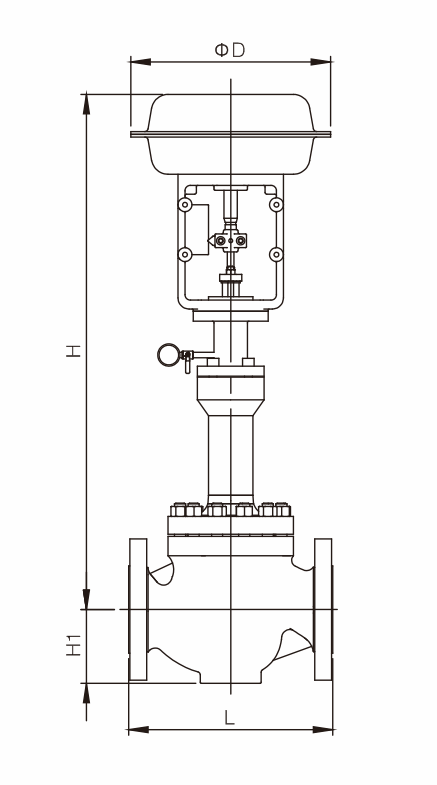

主要連接尺寸
|
公稱通徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
|
|
公稱壓力1.6MPa |
D |
105 |
115 |
145 |
160 |
1 80 |
195 |
215 |
|
D1 |
75 |
85 |
110 |
125 |
145 |
160 |
180 |
|
|
D2 |
58 |
65 |
88 |
100 |
120 |
135 |
155 |
|
|
b |
16 |
18 |
20 |
22 |
24 |
|||
|
f |
2 |
3 |
||||||
|
n-d |
4-14 |
4-18 |
8-18 |
|||||
|
L |
184 |
184 |
222 |
254 |
276 |
298 |
352 |
|
|
H1 |
52.5 |
57.5 |
72.5 |
80 |
90 |
97.5 |
107.5 |
|
|
DN |
285 |
360 |
470 |
|||||
|
H |
498.5 |
548.5 |
614.5 |
610 |
853 |
862.5 |
854.5 |
|
|
重量kg |
42 |
47 |
69 |
78 |
95 |
107 |
121 |
|
